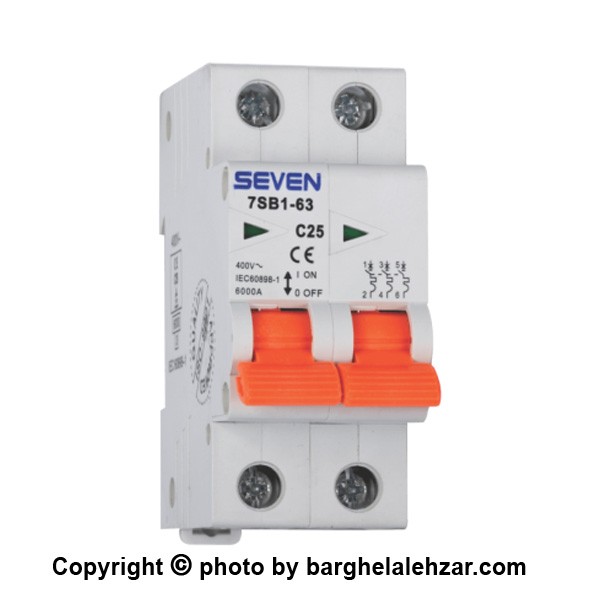

کلید مینیاتوری دو پل 32 آمپر سون الکتریک
کلید مینیاتوری (Miniature Circuit Breaker یا MCB) دو پل (2P) 32 آمپر سون الکتریک، یک جزء حفاظتی بسیار مهم و پرکاربرد در سیستمهای توزیع برق مدرن است. این کلید برای محافظت از مدارهایی طراحی شده که نیاز به تأمین جریانهای بالا برای بارهای پرتوان تکفاز (با قطع همزمان فاز و نول) یا در کاربردهای دو فاز (فاز و فاز) دارند.
وظیفه اصلی این MCB، محافظت بیوقفه از سیمکشیها، تجهیزات الکتریکی گرانقیمت و مهمتر از همه، جان افراد در برابر خطرات جدی ناشی از اضافه بار (Overload) و اتصال کوتاه (Short Circuit) است. در صورت بروز هر یک از این شرایط غیرعادی و خطرناک، MCB به سرعت و به صورت خودکار جریان برق را در هر دو مسیر (دو پل) قطع میکند و از بروز خسارات فیزیکی به زیرساختها، خطر آتشسوزیهای مهیب و خطرات مرگبار برقگرفتگی جلوگیری مینماید.
سون الکتریک به عنوان یکی از برندهای معتبر و پیشرو در صنعت تجهیزات الکتریکی، محصولاتی با بالاترین استانداردهای کیفیت و مطابق با دقیقترین الزامات بینالمللی تولید و عرضه میکند. کلیدهای مینیاتوری سون الکتریک، به ویژه در آمپراژهای بالا مانند 32 آمپر دو پل، به دلیل ویژگیهای برجسته خود، گزینهای بسیار مطمئن و کارآمد برای سیستمهای الکتریکی پرمصرف و حیاتی شما هستند:
حفاظت بیدرنگ و دقیق: این MCBها با بهرهگیری از مکانیزمهای حرارتی و مغناطیسی فوقپیشرفته، با دقت بینظیری هرگونه افزایش غیرمجاز جریان (اضافه بار) یا جریانهای فوقالعاده زیاد و مخرب ناشی از اتصال کوتاه را تشخیص میدهند. سپس، در کسری از میلیثانیه مدار را در هر دو پل قطع میکنند. این سرعت عمل استثنایی، ضامن جلوگیری از آسیبهای جبرانناپذیر به زیرساختهای برقی و لوازم پرقدرت و حساس است.
کیفیت ساخت ممتاز و دوام بینظیر: در ساخت کلیدهای مینیاتوری سون الکتریک از بهترین و مقاومترین مواد اولیه در برابر حرارت، ضربه، و شوکهای الکتریکی شدید استفاده میشود. فرآیندهای تولید دقیق، کنترل کیفیت مستمر و تستهای سختگیرانه، مقاومت بینظیر آنها را در سختترین شرایط عملیاتی تضمین کرده و عمر مفید بسیار طولانی و عملکردی پایدار را برای محصول به ارمغان میآورد.
نصب آسان و مطابق با استانداردهای جهانی: طراحی مدولار و استاندارد این کلیدها امکان نصب سریع و بدون دردسر آنها را بر روی ریلهای DIN در انواع تابلوهای برق فراهم میکند. این ویژگی، سهولت فوقالعادهای در سیمکشی، نصب، نگهداری و گسترش سیستمهای پیچیده برق ایجاد میکند.
انطباق کامل با سختگیرانهترین استانداردهای ایمنی: محصولات سون الکتریک کاملاً منطبق بر استانداردهای ایمنی ملی و بینالمللی معتبری مانند IEC/EN 60898-1 تولید میشوند. این انطباق، تضمینکننده عملکرد قابل اعتماد، بالاترین سطح ایمنی و کیفیت برتر محصول در سطح جهانی است که آرامش خاطر را برای مصرفکنندگان فراهم میآورد.
قابلیت قطع دو پل برای ایمنی بیشتر: ویژگی دو پل بودن (2P) این کلید، امکان قطع همزمان دو مسیر (فاز و نول در مدارهای تکفاز، یا دو فاز در مدارهای دو فاز) را فراهم میکند. این قابلیت در بسیاری از کاربردها برای افزایش ایمنی، اطمینان از عدم وجود ولتاژ در مدار پس از قطع و رعایت الزامات استانداردهای برقکشی ضروری است.
درک دقیق مشخصات فنی برای انتخاب صحیح، طراحی ایمن سیستم و اطمینان از عملکرد بهینه و پایدار یک کلید مینیاتوری پرقدرت ضروری است:
جریان نامی (Rated Current - ): 32 آمپر (A)
این مقدار حداکثر جریانی است که کلید میتواند به طور پیوسته، بدون تریپ کردن (قطع شدن) و بدون آسیب دیدن از خود عبور دهد. انتخاب صحیح این پارامتر بر اساس محاسبات دقیق مجموع توان مصرفی دستگاهها و وسایل متصل به مدار، به علاوه در نظر گرفتن حاشیه اطمینان مناسب، بسیار حیاتی است.
تعداد پل (Poles): 2P (دو پل)
نشاندهنده این است که کلید قادر به قطع و وصل همزمان دو مسیر جریان است. این ویژگی برای مدارهای دو فاز (مانند برخی کولرهای گازی قدیمی یا موتورهای خاص) و همچنین برای مدارهای تکفاز که نیاز به قطع همزمان فاز و نول دارند (برای افزایش ایمنی و اطمینان از عدم وجود ولتاژ در مدار پس از قطع) مناسب است.
ولتاژ نامی (Rated Voltage - ): 230/400 ولت AC
حداکثر ولتاژی که کلید برای کار در آن طراحی شده است و میتواند به طور ایمن آن را تحمل کند. (230 ولت برای هر فاز نسبت به نول، و 400 ولت برای بین دو فاز در سیستمهای سه فاز که از دو فاز آن استفاده میشود).
قدرت قطع اتصال کوتاه (Rated Short-Circuit Breaking Capacity - ): معمولاً 4.5 تا 6 کیلوآمپر (kA) یا بالاتر
این پارامتر حیاتی، نشاندهنده حداکثر جریان اتصال کوتاهی است که کلید میتواند بدون تخریب خود یا ایجاد خطر، آن را با موفقیت قطع کند. (برای اطلاع دقیق، حتماً به کاتالوگ محصول یا اطلاعات حک شده روی بدنه کلید مراجعه کنید).
منحنی قطع (Tripping Curve): نوع C (رایجترین و مناسبترین نوع)
منحنی B: برای مدارهایی با بارهای عمدتاً مقاومتی و جریان هجومی اولیه پایین.
منحنی C: رایجترین و مناسبترین نوع برای کاربردهای عمومی، تجاری و صنعتی سبک، مناسب برای بارهایی با جریان هجومی متوسط تا بالا (مانند موتورهای بزرگ، پمپها، سیستمهای تهویه مطبوع و اکثر لوازم خانگی پرمصرف). در محدوده 5 تا 10 برابر جریان نامی تریپ میکند. برای یک کلید 32 آمپر که معمولاً برای بارهای پرمصرف و دارای جریان هجومی استفاده میشود، منحنی C بهترین و ایمنترین انتخاب است.
فرکانس نامی (Rated Frequency): 50/60 هرتز (Hz)
استاندارد فرکانس برق در ایران 50 هرتز است.
استانداردها: IEC/EN 60898-1 و استانداردهای ملی مربوطه (مانند ISIRI 2612)
رعایت این استانداردها، تضمینکننده کیفیت، ایمنی و عملکرد قابل اعتماد محصول در سطح جهانی است.
عمر مکانیکی (Mechanical Life): معمولاً 10000 بار عملیات قطع و وصل
تعداد دفعاتی که کلید میتواند به صورت دستی یا خودکار عمل کند بدون اینکه دچار نقص مکانیکی شود.
نوع نصب: قابلیت نصب بر روی ریل DIN (استاندارد صنعتی برای نصب تجهیزات در تابلو برق).
کلید مینیاتوری دو پل 32 آمپر به دلیل ظرفیت جریان بالا و قابلیت قطع همزمان دو مسیر، برای محافظت از مدارهای با مصرف انرژی بالا و بارهای سنگین در سیستمهای تکفاز پرمصرف و همچنین مدارهای دو فاز بسیار حیاتی است. برخی از مهمترین و رایجترین کاربردهای آن عبارتند از:
کلید اصلی تغذیه واحدهای آپارتمانی متوسط تا بزرگ: به عنوان کلید اصلی ورودی واحد که هم فاز و هم نول را قطع میکند و برای تغذیه کلیه تجهیزات واحد مناسب است.
مدارهای اختصاصی برای لوازم خانگی بسیار پرمصرف: محافظت از ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز برقی، فر برقی، یا آبگرمکنهای برقی پرقدرت که نیاز به جریان بالا و قطع کامل مدار (فاز و نول) برای ایمنی بیشتر دارند.
سیستمهای تهویه مطبوع (کولرهای گازی و اسپلیتها): محافظت از مدارهای تغذیه کولرهای گازی تکفاز با توان مصرفی بالا یا برخی کولرهای دو فاز.
پمپهای آب خانگی پرقدرت و پمپهای صنعتی کوچک: حفاظت از پمپهای آب برای مصارف خانگی بزرگ، ویلاها یا پمپهای کوچک صنعتی.
مدارهای تغذیه موتورهای تکفاز پرقدرت: در کارگاههای کوچک یا مصارف تجاری که از موتورهای الکتریکی تکفاز با توان بالا استفاده میشود.
تغذیه تابلوهای فرعی بزرگتر: به عنوان کلید اصلی برای تغذیه یک تابلوی توزیع فرعی که خود دارای چندین کلید مینیاتوری با آمپراژهای کمتر است.
در سیستمهای حفاظتی برق، علاوه بر MCB، کلیدهای دیگری نیز وجود دارند که هر کدام وظایف مشخصی دارند و درک تفاوت آنها برای طراحی یک سیستم ایمنی کامل و جامع ضروری است:
RCCB (Residual Current Circuit Breaker) یا کلید محافظ جان: این کلیدها به طور خاص برای حفاظت افراد در برابر شوک الکتریکی ناشی از جریان نشتی به زمین (مانند تماس تصادفی با سیم برق لخت، خرابی عایق دستگاه، یا وجود رطوبت) طراحی شدهاند. RCCB قادر به تشخیص اضافه بار و اتصال کوتاه نیست و فقط جریانهای نشتی را قطع میکند.
RCBO (Residual Current Breaker with Overcurrent protection): این کلید یک راه حل جامعتر است که ترکیبی از قابلیتهای MCB و RCCB را در یک دستگاه واحد ارائه میدهد. RCBO همزمان از مدار در برابر اضافه بار و اتصال کوتاه محافظت میکند و هم جریان نشتی را تشخیص داده و مدار را قطع مینماید.
بنابراین، کلید مینیاتوری دو پل 32 آمپر سون الکتریک فقط برای محافظت در برابر اضافه بار و اتصال کوتاه کاربرد دارد. برای حفاظت جان در برابر برقگرفتگی ناشی از جریان نشتی، حتماً باید از یک کلید RCCB یا RCBO (که هر دو جریان نشتی را تشخیص میدهند) در کنار یا در ترکیب با MCB در مدار مربوطه استفاده شود تا ایمنی کامل فراهم گردد.
برای سفارش کلید مینیاتوری دو پل 32 آمپر سون الکتریک و سایر محصولات این برند، همین امروز با برق لاله زار تماس بگیرید و از خدمات تخصصی ما بهرهمند شوید.
شماره های تماس: 02135000100 و در 30 خط ویژه
